Serie PSF Pasamuros de Presión y Vacío Segmentado (2 componentes) para Sensores Individuales
¿Necesita ayuda para seleccionar el Pasamuros?
Contacte con nuestros ingenieros en el 91 840 6692 o envíennos un email
La serie PSF presenta similares características a la serie PF, pero con los elementos internos segmentados.
Esta característica permite la instalación de aquellos elementos que poseen un mayor diámetro respecto al punto de sellado y pueden atravesar el cuerpo del pasamuros pero no sus componentes internos. Un ejemplo son aquellos elementos que poseen conectores en sus extremos o bien casquillos de transición o bulbos.
Existen 4 tamaños de conexión a proceso: 1/4", 1/2", 3/4" y 1" con rosca BSPT (gas cónica o DIN 2999'R') o bien NPT.
Los pasamuros Spectite® están diseñados para facilitar las labores de instalación y mantenimiento. Los elementos pueden ser ajustados, remplazados o extraídos fácilmente siempre que no se encuentren bajo condiciones de presión o vacío.
- Sella sobre sensores, sondas, tubos y elementos similares
- Profundidad de inmersión del sensor fácilmente ajustable
- Disponible en seis tamaños
- Diseñado para la rápida instalación de elementos simples desde 1.0mm a 19.05mm de diámetro
- Rango de presión: desde vacío a 700 bar
- Rango de temperatura: -200 a +870°C
- Fabricados en acero 316L (ver arriba)
- 5 tipos diferentes de materiales sellantes
- Reutilizables (dependiendo del tipo de sellante)
- Componentes internos reutilizables y remplazables
| Cuerpo Estándar (Tapa Estilo 'A') | Rosca de Extensión (Cap B) | Versión sin Rosca - Opción para Soldar | Bridas |
|---|---|---|---|
 |
 |
 |
 |
| Pasamuros estándar con una única rosca para montaje a proceso. | Pasamuros terminado en una tapa con rosca para fijar un cabezal o tubo de extensión (conduit) en el extremo opuesto de la rosca a proceso. | Pasamuros suministrado sin rosca para ser soldados a proceso. Especificar "WELD" en el tamaño de rosca al referenciarlo. | Para una terminación de unión con acoplamiento bridado en el proceso, see Brida (opcional) for details of the Bridas available as Estándar. |
| Tamaño 2 (Rosca 1/4" o equivalente) | Tamaño 3 (Rosca 1/2" o equivalente) | Tamaño 4 (Rosca 3/4" o equivalente) | |||
|---|---|---|---|---|---|
| Tamaños de rosca estándar | Tamaño de Tubo max. | Tamaños de rosca estándar | Tamaño de Tubo max. | Tamaños de rosca estándar | Tamaño de Tubo max. |
| 1/4" BSPT, 1/4" BSPP, 1/4" NPT | 6.35mm | 1/2" BSPT, 1/2" BSPP, 1/2" NPT | 10.0mm | 3/4" BSPT, 3/4" BSPP, 3/4" NPT | 19.05mm |
| Otras roscas alternativas | Tamaño de Tubo max. | Otras roscas alternativas | Tamaño de Tubo max. | Otras roscas alternativas | Tamaño de Tubo max. |
| M10x1.0, 7/16" UNF-20 | 6.35mm | 3/8" BSPT, 3/8" BSPP, 3/8" NPT | 10.0mm | M22x1.5, 3/4" SAE-16, 7/8" UNF-14 | 19.05mm |
| M12x1.5, 1/2" UNF-20 | 6.35mm | M14x1.5, 7/16" SAE-20, 9/16" UNF-18 | 10.0mm | M24x2.0, 7/8" SAE-14, 1" UNF-14 | 19.05mm |
| M16x1.5, 1/2" SAE-20, 5/8" UNF-18 | 10.0mm | ||||
| M20x1.5, 9/16" SAE-24, 3/4" UNF-16 | 10.0mm | ||||
| Tamaño 5 (Rosca 1" o equivalente) | Diámetro Interno del Orificio para Componentes Segmentados | ||||
| Tamaños de rosca estándar | Tamaño de Tubo max. |  |
|||
| 1" BSPT, 1" BSPP, 1" NPT | 25.4mm | ||||
| Otras roscas alternativas | Tamaño de Tubo max. | ||||
| M27x2.0, 1+3/16" SAE-12, 1" UNF-14 | 25.4mm | Cuerpo Tamaño | Max. clearance | ||
| M33x2.0, 1+5/8" SAE-12, 1+1/8" UNF-14 | 25.4mm | Tamaño 2 (1/4") | 8.2mm Ø | ||
| Tamaño 3 (1/2") | 12.2mm Ø | ||||
| Tamaño 4 (3/4") | 20.2mm Ø | ||||
| Tamaño 5 (1") | 25.6mm Ø | ||||
| Sellante | Código | Color | Ejemplo | Rango de temperatura | Reutilizable | Definición y propiedades del material |
|---|---|---|---|---|---|---|
| Neopreno | N | Verde |  |
-40°C a +90°C | Si | Goma sintética basada en policloropreno. Las propiedades elásticas de este polímero están aumentadas mediante vulcanizado. Es más resistente al calor, luz, oxidación y al petróleo que las gomas comunes. |

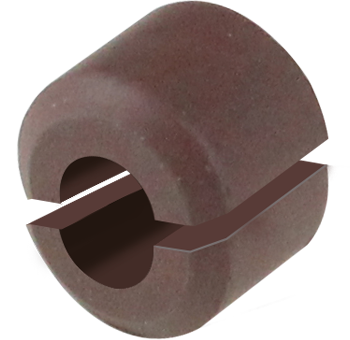

| Viton® | V | Marrón |  |
-40°C a +225°C (Puntualmente a +285°C) |
Si | Fluorelastómero. Resistente a los hidrocarburos, productos químicos corrosivos, petróleo, disolventes, productos ácidos y básicos. Bajo coeficiente de penetración. Buena resistencia mecánica a altas temperaturas. |
| PTFE | T | Blanco |  |
-200°C a +250°C | Si | Politetrafluoretileno. Aprobación FDA título 21-CFR 17.1550 y por el Instituto de Farmacología Americano, Clase VI. Superficie higroscópica no permeable con muy bajo coeficiente de fricción. Baja transferencia térmica. |

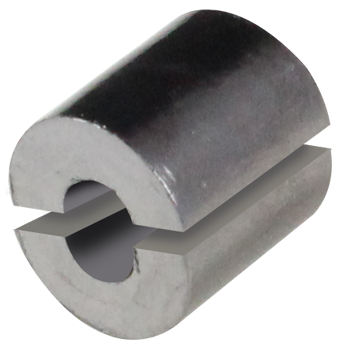

| Graftite™ | G | Gris / Negro |  |
-200°C a +550°C (hasta +870°C en atmósferas Rojouctoras) |
No | Grafito pureza 98%, Impermeable a gases y líquidos. Resistente a la mayoría de los medios, no permeable con metales fundidos o sales. Libre de halógenos. No sufre envejecimiento ni fragilización. Buena resistencia al choque térmico. Material conductor (no aislado eléctricamente). |

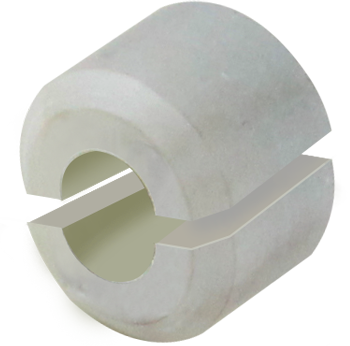

| Lava | L | Gris |  |
-200°C a +870°C | No | Silicato de magnesio natural (Soapstone, Steatite o Talco de roca). Se transforma en polvo cuando es comprimido. Poroso ante gases ligeros. Higroscópico. No apto para su utilización en medios líquidos y la mayoría de aplicaciones en vacío. |
| Estilo A (Estándar) | Descripción | Estilo B | Descripción |
|---|---|---|---|
 Estándar |
Pasamuros estándar con rosca única para montaje a proceso. |  |
Pasamuros estándar estilo B con rosca de extensión para montaje de cabezal o tubo de extensión (conduit). La rosca es la misma que la de proceso salvo que se indique lo contrario. En caso de necesitar una rosca diferente a la de proceso, por favor indicar la rosca requerida después de la “B” en la referencia, por ejemplo: Si no necesita rosca a proceso pero si la rosca de la tapa, por favor indíquela en la referencia. |
| Estilo | Ejemplo | Referencia | Máximo tamaño compatible |
Diámetro externo |
Espesor |
|---|---|---|---|---|---|
| Brida KF |  |
KF16 | Tamaño 2 | 30mm | 5.08mm |
| KF25 | Tamaño 3 | 40mm | 5.08mm | ||
| KF40 | Tamaño 5 | 55mm | 5.08mm | ||
| KF50 | Tamaño 5 | 75mm | 5.08mm | ||
| Brida CF | |
DN16CF | Tamaño 3 | 33.8mm | 7.6mm |
| DN25CF | Tamaño 4 | 54.0mm | 11.9mm | ||
| DN35-40CF | Tamaño 5 | 69.9mm | 12.7mm | ||
| DN50CF | Tamaño 5 | 85.7mm | 16.0mm | ||
| DN63CF | Tamaño 5 | 114.3mm | 17.3mm |
Las bridas CF son fijas, no giratorias y cumplen con la ISO3669-2017.
Las bridas KF son compatibles con los estandares de la ISO 2861.
Podemos suministrar otros tipos de brida bajo pedido (DIN, JIS, ANSI, etc.), contacte con nosotros para más detalles.
Tamaños, guía de presión1 para roscas BSPT, BSPP y NPT2
| Cuerpo Tamaño | Tamaño 2 (1/4") | Tamaño 3 (1/2") | Tamaño 4 (3/4") | Tamaño 5 (1") | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Sellante | |||||||||||||||||||
| G | L | N | T | V | G | L | N | T | V | G | L | T | V | G | L | T | V | ||
| Diámetro del elemento3 | Máximo valor de presión (en bar) a 20°C según el material del sellante y diámetro del elemento1. Los valores mostrados sirven como guía para seleccionar el producto mas adecuado pero es el cliente quien mejor puede determinar el producto idóneo para su aplicación. |
||||||||||||||||||
| pulgadas | mm | ||||||||||||||||||
| 0.040 | 1.0 | 480 | 480 | 300 | 210 | 450 | |||||||||||||
| 0.059 | 1.5 | ||||||||||||||||||
| 0.062 | 1.59 | ||||||||||||||||||
| 0.080 | 2.0 | 480 | 610 | 180 | 80 | 180 | |||||||||||||
| 0.118 | 3.0 | 500 | 670 | 100 | 100 | 100 | |||||||||||||
| 0.125 | 3.2 | ||||||||||||||||||
| 0.157 | 4.0 | 260 | 590 | 100 | 50 | 150 | |||||||||||||
| 0.177 | 4.5 | ||||||||||||||||||
| 0.187 | 4.76 | ||||||||||||||||||
| 0.236 | 6.0 | 230 | 500 | 80 | 40 | 120 | 330 | 100 | 130 | 50 | 140 | 50 | 100 | 20 | 100 | ||||
| 0.250 | 6.35 | ||||||||||||||||||
| 0.312 | 8.0 | 70 | 90 | 80 | 60 | 80 | 30 | 40 | |||||||||||
| 0.375 | 9.5 | 300 | 500 | 60 | 80 | 30 | |||||||||||||
| 0.393 | 10.0 | 30 | 50 | 20 | 20 | ||||||||||||||
| 0.472 | 12.0 | 50 | |||||||||||||||||
| 0.500 | 12.7 | ||||||||||||||||||
| 0.625 | 15.88 | ||||||||||||||||||
| 0.750 | 19.05 | ||||||||||||||||||
- La guía de presiones está referenciada a una temperatura de 20°C. Los pasamuros Spectite han sido diseñados para proporcionar un sellado eficiente y restringir el movimiento del elemento a sellar bajo condiciones de presión o vacío. No obstante se aconseja proporcionar una restricción mecánica adicional cuando la diferencia de presión exceda el 50% de los valores mostrados a 20°C. Ante un incremento de temperatura cabe esperar una Rojoucción del rango de presión. Los valores mostrados son una referencia pero es el cliente quien mejor puede determinar el producto idóneo para su aplicación.
- Para otros tipos diferentes de conexión, ver el apartado de roscas.
- Los diámetros mostrados son los más demandados a nivel industrial. Podemos suministrar otros diámetros, por favor consúltenos.
| Tamaño 2 (Rosca 1/4" o equivalente) | Tamaño 3 (Rosca 1/2" o equivalente) | Tamaño 4 (Rosca 3/4" o equivalente) | ||
|---|---|---|---|---|
 |
 |
 |
||
| Tamaño 5 (Rosca 1" o equivalente) | Diámetro Interno del Orificio para Componentes Segmentados | |||
 |
|
|||
| Cuerpo Tamaño | Max. clearance | |||
| Tamaño 2 (1/4") | 8.2mm Ø | |||
| Tamaño 3 (1/2") | 12.2mm Ø | |||
| Tamaño 4 (3/4") | 20.2mm Ø | |||
| Tamaño 5 (1") | 25.6mm Ø | |||
